產品用途：電纜線路由電纜本體和中間接頭、戶內外終端頭等電纜附件組成。從電纜與接頭的關系來說，我們把接頭稱為電纜附件； 電纜接頭在電纜終端和接頭處，由于電纜金屬護套和屏蔽層斷開，使得電場分布比電纜本體復雜得多，在電纜終端電場存在軸向應力，因此需要使用電纜附件（冷縮電纜頭，熱縮電纜頭）來實現電纜的連續和駁接，即一個能滿足一定絕緣與密封要求的連接裝置。
產品結構：選擇優質的高溫液體硅橡膠，采用先進的成型工藝生產，利用專業設備硫化成型的附件產品。
產品特點：
² 采用獨特的冷縮預擴張技術，安裝方便，
² 合理的結構設計消除了電纜屏蔽切口處的電場集中問題
² 1.73U0下，局部放電量不大于5pC
² 優秀的耐電蝕、耐高溫、耐酸堿性以及抗紫外線能力
10kV 冷縮式電纜中間接頭
|
|
型號
|
編號
|
電纜規格
(mm2)
|
外徑
D(mm)
|
總長
L(mm)
|
適用電纜絕緣外徑
|
|
JLS-1-31
JLS-1-33
|
1#
|
25-50
|
32
|
350
|
16.0-20.3
|
|
2#
|
70-120
|
34.5
|
370
|
20.0-24.6
|
|
3#
|
150-240
|
37.5
|
390
|
24.6-30.4
|
|
4#
|
300-500
|
42.5
|
410
|
30.6-39.8
|
|
|
型號
|
編號
|
電纜規格
(mm2)
|
外徑
D(mm)
|
總長 L(mm)
|
適用電纜絕緣外徑
(mm)
|
|
JLS-1-51
JLS-1-53
|
1#
|
50-95
|
32
|
560
|
30.8-37.0
|
|
2#
|
120-185
|
34.5
|
580
|
36.8-42.5
|
|
3#
|
240-400
|
37.5
|
600
|
41.8 -49.0
|
|
|

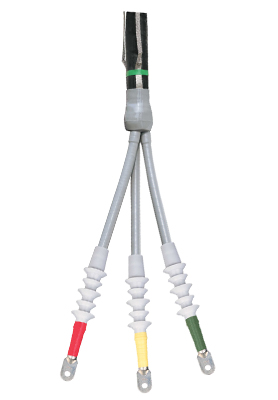

10kV 冷縮式電力電纜戶外終端頭
|
型號
|
編號
|
電纜規格
(mm2)
|
外徑
D(mm)
|
外徑
D1(mm)
|
外徑
D2(mm)
|
總長
L(mm)
|
適用電纜絕緣外徑
|
|
WLS-1-31
WLS-1-33
|
1#
|
25-50
|
35
|
60
|
70
|
260
|
16.0-20.3
|
|
2#
|
70-120
|
38
|
60
|
70
|
260
|
20.0-24.6
|
|
3#
|
150-240
|
41
|
60
|
70
|
260
|
24.6-30.4
|
|
4#
|
300-500
|
46
|
60
|
70
|
260
|
30.6-39.8
|

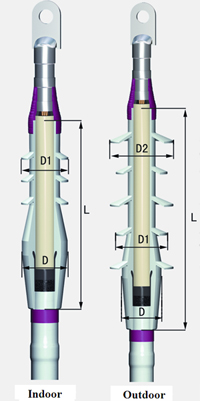

10kV 冷縮式電力電纜戶內終端頭
|
型號
|
編號
|
電纜規格(mm2)
|
外徑
D(mm)
|
外徑
D1(mm)
|
總長
L(mm)
|
適用電纜絕緣外徑
|
|
NLS-1-31
NLS-1-33
|
1#
|
25-50
|
35
|
45
|
210
|
16.0-20.3
|
|
2#
|
70-120
|
38
|
45
|
210
|
20.0-24.6
|
|
3#
|
150-240
|
41
|
55
|
210
|
24.6-30.4
|
|
4#
|
300-500
|
46
|
55
|
210
|
30.6-39.8
|
|
|
|
35kV 冷縮式電力電纜戶外終端頭
|
型號
|
編號
|
電纜規格(mm2)
|
外徑
D(mm)
|
外徑
D1
(mm)
|
外徑
D2
(mm)
|
總長L(mm)
|
適用電纜絕緣外徑
|
|
WLS-1-51
WLS-1-53
|
1#
|
50-95
|
77
|
90
|
110
|
480
|
30.8-37.0
|
|
2#
|
120-185
|
81
|
94
|
114
|
480
|
36.8-42.5
|
|
3#
|
240-400
|
85
|
98
|
118
|
480
|
41.8-49.0
|
35kV冷縮式電力電纜戶內終端頭
|
型號
|
編號
|
電纜規格(mm2)
|
外徑
D(mm)
|
外徑
D1(mm)
|
總長 L(mm)
|
適用電纜絕緣外徑
|
|
NLS-1-51
NLS-1-53
|
1#
|
50-95
|
75
|
88
|
410
|
30.8-37.0
|
|
2#
|
120-185
|
79
|
92
|
410
|
36.8-42.5
|
|
3#
|
240-400
|
83
|
96
|
410
|
41.8-49.0
|
|
|
* 具體參數可按用戶要求調整
產品應用：
該系列產品自2000年研制成功后，至今已投入使用超過300000套，運行情況良好。
