產品結構：主要由導電桿、RIP電容芯子、高溫液體硅橡膠復合外絕緣、均壓球、試驗抽頭、金具等組成。
產品優勢：
· 獨特的樹脂配方體系、獨特的緩沖層設計；
· 配備當今世界先進生產設備，保證了RIP套管系列產品具有更穩定的電氣性能、耐熱性能和機械性能！
· 產品重量更輕、體積更小，更有利于運輸、安裝，免維護；
· 產品不含油、氣，更有利于環保，無爆炸的危險；
· 絕緣設計裕度大，采用進口皺紋紙浸漬樹脂作為主絕緣，以優質的鋁箔作為電容屏，保證產品極低的局部
放電水平和介質損耗水平；
· 各項性能優異，能保證長期穩定在線運行。

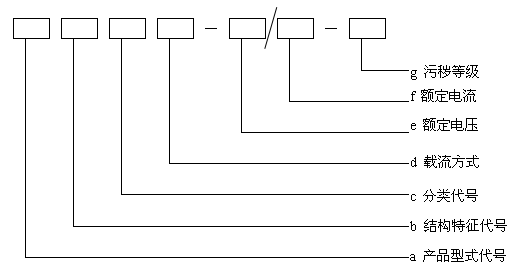

型號說明
a 產品型式代號
· BRFG 復合絕緣膠浸紙電容型變壓器套管
· BRCG 瓷絕緣膠浸紙電容型變壓器套管
· BRQG 油—SF6膠浸紙電容型變壓器套管
· BROG 油—油膠浸紙電容型變壓器套管
· CRFG 復合絕緣膠浸紙電容型穿墻套管
· CRCG 瓷絕緣膠浸紙電容型穿墻套管
· DRFG 復合絕緣膠浸紙電容型電機套管
· GRFG 復合絕緣膠浸紙電容型GIS出線套管
b 結構特征代號
L-表示可裝設電流互感器；不可裝設電流互感器不用表示
c 分類代號
直流套管用Z表示，交流套管不用表示
d 載流方式
1-直接載流；2-穿纜載流
直流干式電容型換流變套管結構示意圖
直流干式電容型換流變套管主要尺寸
單位：mm
|
產品型號
|
額定電壓kV
|
額定電流A
|
外形尺寸
|
|
總長L
|
絕緣距離L1
|
公稱爬距
|
油中直徑D1
|
傘群直徑D2
|
均壓球徑D3
|
均壓環徑D5
|
安裝孔D0
|
安裝孔N×d0
|
|
BRFGZ-200/3800-4
|
±200
|
3800
|
7200
|
3700
|
13000
|
225
|
470
|
280
|
680
|
470
|
12×φ20
|
|
BRFGZ-200/5000-4
|
±200
|
5000
|
7200
|
3700
|
13000
|
285
|
470
|
280
|
680
|
470
|
12×φ20
|
|
BRFGZ-400/5000-4
|
±400
|
5000
|
9800
|
5300
|
21300
|
440
|
660
|
470
|
1200
|
900
|
16×φ24
|
|
BRFGZ-500/5000-4
|
±500
|
5000
|
11150
|
6675
|
26000
|
470
|
660
|
470
|
1200
|
900
|
16×φ24
|
|
BRFGZ-800/4000-4
|
±800
|
4000
|
14850
|
9500
|
43200
|
570
|
782
|
700
|
1600
|
1080
|
16×φ24
|
