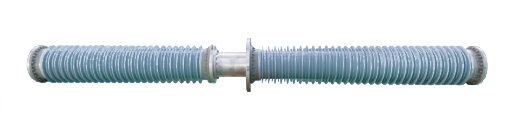

產品用途：干式電容型穿墻套管主要用于電站和變電所，供導體穿過接地隔板或墻壁，支持導電部分使之對地絕緣。

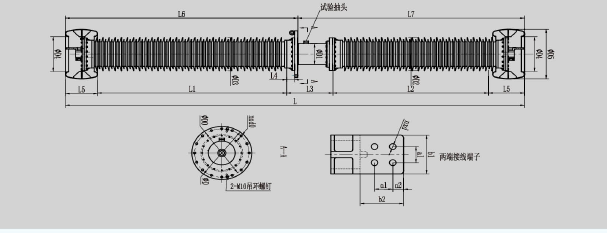

產品結構：主要由導電桿、RIP電容芯子、高溫液體硅橡膠復合外絕緣、試驗抽頭、金具等組成。
產品優勢：
· 獨特的樹脂配方體系、獨特的緩沖層設計；
· 配備當今世界先進生產設備，保證了RIP套管系列產品具有更穩定的電氣性能、耐熱性能和機械性能！
· 產品重量更輕、體積更小，更有利于運輸、安裝，免維護；
· 產品不含油、氣，更有利于環保，無爆炸的危險；
· 絕緣設計裕度大，采用進口皺紋紙浸漬樹脂作為主絕緣，以優質的鋁箔作為電容屏，保證產品極低的局部
放電水平和介質損耗水平；
· 各項性能優異，能保證長期穩定在線運行。

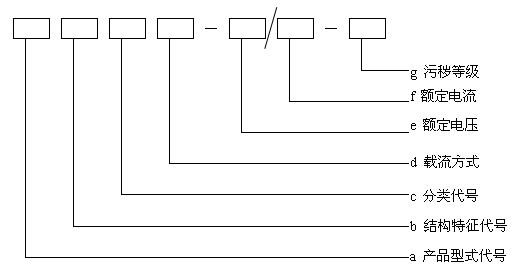

型號說明
a 產品型式代號
· BRFG 復合絕緣膠浸紙電容型變壓器套管
· BRCG 瓷絕緣膠浸紙電容型變壓器套管
· BRQG 油—SF6膠浸紙電容型變壓器套管
· BROG 油—油膠浸紙電容型變壓器套管
· CRFG 復合絕緣膠浸紙電容型穿墻套管
· CRCG 瓷絕緣膠浸紙電容型穿墻套管
· DRFG 復合絕緣膠浸紙電容型電機套管
· GRFG 復合絕緣膠浸紙電容型GIS出線套管
b 結構特征代號
L-表示可裝設電流互感器；不可裝設電流互感器不用表示
c 分類代號
直流套管用Z表示，交流套管不用表示
d 載流方式
1-直接載流；2-穿纜載流

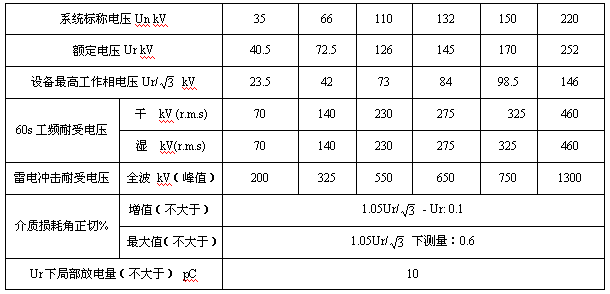

干式電容型穿墻套管電氣性能表
