產品用途：電流互感器是一種電流變換裝置，有電流變換和隔離兩重作用，它將高壓回路或低壓回路的大電流轉變?yōu)榈蛪盒‰娏?，供給儀表和繼電保護裝置實現測量、計量、保護等作用。

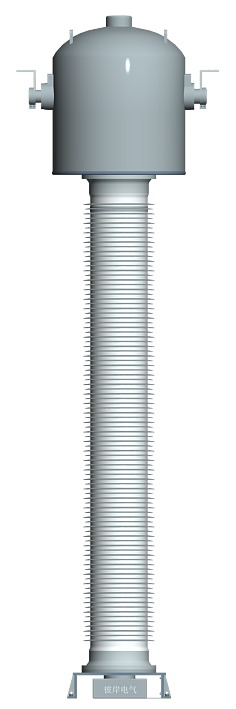

產品結構：倒立式結構，內充有SF6氣體并配置密度繼電器在線監控。
產品特點：
² 優良的動熱穩定性和抗震性能
² 優良的電氣絕緣性能，局部放電量低
² 優異的抗紫外線及抗老化性能
² 繞組精度滿足IEC標準要求
² 可選配各種級次組合
² 重量輕，運輸安裝方便，質量穩定可靠，交貨周期短
|
產品型號
|
LVQHB-110
|
LVQHB-220
|
LVQHB-330
|
LVQHB-400
|
LVQHB-500
|
|
設備最高電壓(kV)
|
126
|
252
|
363
|
420
|
550
|
|
額定電壓(kV)
|
110
|
220
|
330
|
400
|
500
|
|
額定頻率(Hz)
|
50 or 60
|
50 or 60
|
50 or 60
|
50 or 60
|
50 or 60
|
|
額定一次電流(A)
|
2×(150-1000)
|
2×(300-1500)
|
2×(300-2500)
|
2×(1250-3000)
|
2×(1250-3000)
|
|
額定二次電流(A)
|
5 or 1
|
5 or 1
|
5 or 1
|
5 or 1
|
5 or 1
|
|
額定輸出(VA)
|
10-60
|
10-60
|
10-60
|
10-60
|
10-60
|
|
測量級準確級
|
0.1、0.2、0.5、0.2S、0.5S
|
0.1、0.2、0.5、0.2S、0.5S
|
0.1、0.2、0.5、0.2S、0.5S
|
0.1、0.2、0.5、0.2S、0.5S
|
0.1、0.2、0.5、0.2S、0.5S
|
|
保護級準確級
|
5P、10P、TP
|
5P、10P、TP
|
5P、10P、TP
|
5P、10P、TP
|
5P、10P、TP
|
|
爬電距離
|
3300
|
6300
|
10845
|
13195
|
14350
|
|
一次端子受靜態機械載荷
|
3000
|
4000
|
6000
|
6000
|
6000
|
|
介電損耗因數
|
≤0.005
|
≤0.005
|
≤0.005
|
≤0.005
|
≤0.005
|
|
局部放電量(pC)
|
≤5
|
≤5
|
≤5
|
≤5
|
≤5
|
|
額定一次工頻耐壓(kV)
|
230
|
460
|
510
|
680
|
740
|
|
雷電沖擊(kV)
|
550
|
1050
|
1175
|
1550
|
1675
|
|
雷電截波(kV)
|
632.5
|
1207.5
|
1351.5
|
1782.5
|
1782.5
|
|
操作沖擊(kV)
|
/
|
/
|
950
|
1175
|
1234
|
|
額定短時熱電流(kA)
|
40
|
63
|
63
|
63
|
63
|
|
額定動穩定電流(kV)
|
100
|
160
|
160
|
160
|
160
|
|
額定工作壓力(MPa)
|
0.4
|
0.4
|
0.4
|
0.4
|
0.45
|
* 具體參數可按用戶要求調整
產品應用：
該系列產品自2001年研制成功后，至今已成功運行超過10000臺。
如：400kV電流互感器已在印度使用超過500臺。
