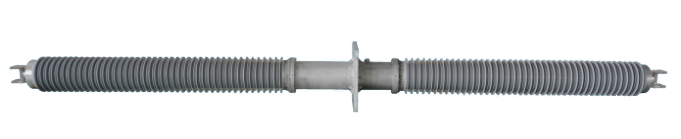

產品結構：主要由導電桿、RIP電容芯子、高溫液體硅橡膠復合外絕緣、試驗抽頭、金具等組成。
產品優勢：
· 獨特的樹脂配方體系、獨特的緩沖層設計；
· 配備當今世界先進生產設備，保證了RIP套管系列產品具有更好的電氣性能、耐熱性能和機械性能！
· 產品重量更輕、體積更小，更有利于運輸、安裝，免維護；
· 產品不含油、氣，更有利于環保，無爆炸的危險；
· 絕緣設計裕度大，采用進口皺紋紙浸漬樹脂作為主絕緣，以優質的鋁箔作為電容屏，保證產品極低的局部
放電水平和介質損耗水平；
· 各項性能優異，能保證長期穩定在線運行。

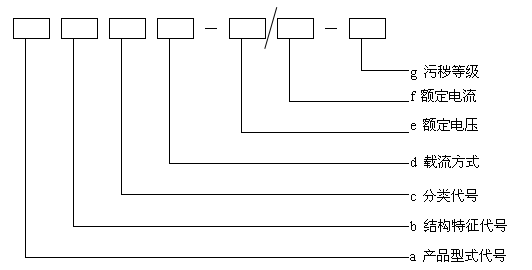

型號說明
a 產品型式代號
· BRFG 復合絕緣膠浸紙電容型變壓器套管
· BRCG 瓷絕緣膠浸紙電容型變壓器套管
· BRQG 油—SF6膠浸紙電容型變壓器套管
· BROG 油—油膠浸紙電容型變壓器套管
· CRFG 復合絕緣膠浸紙電容型穿墻套管
· CRCG 瓷絕緣膠浸紙電容型穿墻套管
· DRFG 復合絕緣膠浸紙電容型電機套管
· GRFG 復合絕緣膠浸紙電容型GIS出線套管
b 結構特征代號
L-表示可裝設電流互感器；不可裝設電流互感器不用表示
c 分類代號
直流套管用Z表示，交流套管不用表示
d 載流方式
1-直接載流；2-穿纜載流

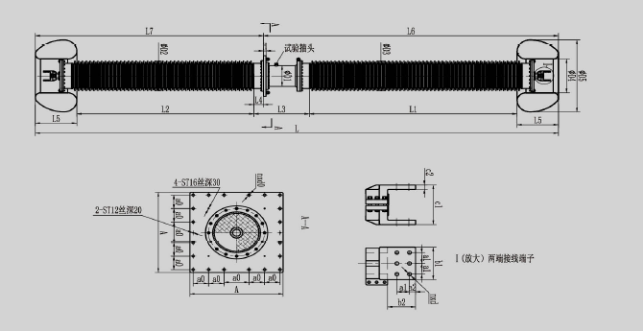

直流干式電容型穿墻套管結構示意圖
直流干式電容型穿墻套管主要尺寸
單位：mm
|
產品型號
|
額定電壓kV
|
額定電流A
|
總長L
|
戶外復合絕緣
|
戶內復合絕緣
|
安裝法蘭
|
接線端子
|
|
絕緣距離L1
|
公稱爬電距離
|
最大直徑D3
|
絕緣距離L2
|
總長L7
|
最大直徑D2
|
接地長度L4
|
安裝孔距D0
|
孔距a2
|
孔數×孔徑
n×d
|
|
CRFGZ-30/630-4
|
±30
|
630
|
2590
|
700
|
2248
|
230
|
600
|
1220
|
230
|
400
|
280
|
40
|
4×Φ14
|
|
CRFGZ-50/3150-4
|
±50
|
3150
|
3170
|
1150
|
3150
|
260
|
1000
|
1560
|
260
|
250
|
280
|
60
|
4×Φ18
|
|
CRFGZ-100/3150-4
|
±100
|
3150
|
3290
|
1400
|
4290
|
260
|
1000
|
1520
|
260
|
300
|
350
|
40
|
4×Φ14
|
|
CRFGZ-200/3600-4
|
±200
|
3600
|
8940
|
3400
|
13000
|
470
|
3200
|
3800
|
470
|
1050
|
470
|
60
|
6×Φ20
|
|
CRFGZ-400/5000-4
|
±400
|
5000
|
13200
|
6300
|
22000
|
660
|
4480
|
5720
|
660
|
1800
|
970
|
60
|
6×Φ20
|
|
CRFGZ-800/5000-4
|
±800
|
5000
|
21800
|
9800
|
43200
|
915
|
8350
|
9150
|
915
|
2600
|
1080
|
60
|
6×Φ20
|
